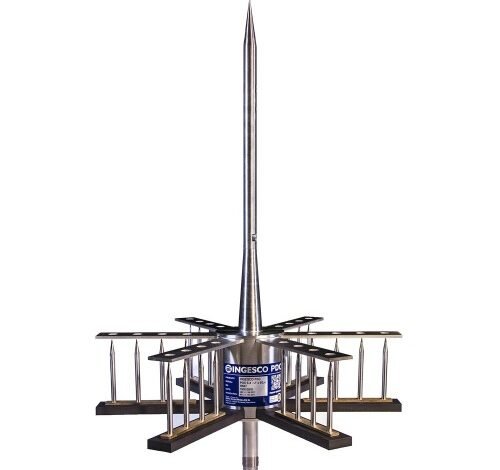

PARARRAYOS CON DISPOSITIVO DE CEBADO NO ELECTRÓNICO.
Protección externa contra el rayo de todo tipo de estructuras y zonas abiertas.
- Nivel de protección clasificado de muy alto.
- 100% de eficacia en descarga.
- Garantía de continuidad eléctrica.
- Conserva todas sus propiedades técnicas iniciales después de cada descarga por lo que no precisa de mantenimiento específico
- Sin baterías ni alimentación externa. No electrónico. No fungible.
- Garantía de funcionamiento en cualquier condición atmosférica.
- Fabricado en acero inoxidable AISI 316L y poliamida (PA66).
- Sin mantenimiento.
El diseño del pararrayos INGESCO®PDC permite producir una ionización de las partículas de aire alrededor de la punta del captador, que genera un trazador ascendente dirigido hacia la nube. Esta corriente de iones intercepta y canaliza desde su origen la descarga eléctrica del rayo.
Entre el conjunto excitador (que se encuentra al mismo potencial que el aire circundante) y la punta y el conjunto deflector (que se hallan a igual potencial que la tierra) se establece una diferencia de potencial que es tanto más elevada cuanto más alto es el gradiente de potencial atmosférico, es decir, cuanto más inminente es la formación del rayo.
Características
El terminal aéreo de captación INGESCO® PDC, cumple las siguientes especificaciones técnicas:
- Dispone de un dispositivo de cebado:
- Un dispositivo de anticipación del trazador ascendente
- Un condensador electroatmosférico
- Un acelerador atmosférico
- Un sistema de aislamiento certificado por el Laboratorio de Alta Tensión LABELEC.
- Su estructura está fabricada en Acero Inoxidable AISI316L
- Dispositivo de cebado fabricado en Acero Inoxidable AISI 316L y poliamida (PA 66)
- Alta resistencia a la temperatura
- Alta resistencia a la intemperie y atmósferas corrosivas
Queda así garantizado su efectivo funcionamiento en cualquier condición atmosférica y ambiental.
Para más información: Contacta con nosotros.
Radios de cobertura (m) INGESCO PDC según nivel de protección UNE
| Pararrayos INGESCO PDC mod. | PDC 3.1 | PDC 3.3 | PDC 4.3 | PDC 5.3 | PDC 6.3 | PDC 6.4 |
|---|---|---|---|---|---|---|
| Referencia | 101000 | 101001 | 101003 | 101005 | 101008 | 101009 |
| Δt | 15 µs | 25 µs | 34 µs | 43 µs | 54 µs | 60 µs |
| NIVEL I | 35 m | 45 m | 54 m | 63 m | 74 m | 80 m |
| NIVEL II | 43 m | 54 m | 63 m | 72 m | 83 m | 89 m |
| NIVEL III | 54 m | 65 m | 74 m | 84 m | 95 m | 102 m |
| NIVEL IV | 63 m | 75 m | 85 m | 95 m | 106 m | 113 m |
Radios de protección calculados según: norma UNE 21.186:2011 , NFC 17.102:2011 y NP4426:2013. (Estos radios de protección han sido calculados según una diferencia de altura entre la punta del pararrayos y el plano horizontal considerado de 20 m).
Radios de cobertura (m) INGESCO PDC según nivel de protección CTE (Solo para España)
INGESCO® PDC, son pararrayos certificados que cumplen con los requerimientos contenidos en las normativas siguientes:
- CTE SUA-08
- IEC 62305
- UNE 21.186:2011
- IEC 62.561/1
- NFC 17.102:2011
- NP 4426:2013
Ensayos de evaluación del tiempo de cebado (anexo C UNE 21186:2011) en el laboratorio de Alta tensión LABELEC.
Certificado de corriente soportada según IEC 62561/1, emitido por el laboratorio de Alta tensión LABELEC.
Certificado de aislamiento de corriente soportada según IEC 62561/1 emitido por el laboratorio de Alta tensión LABELEC.
Certificado de producto nº ES043902-C emitido por la entidad de certificación internacional Bureau Veritas.
